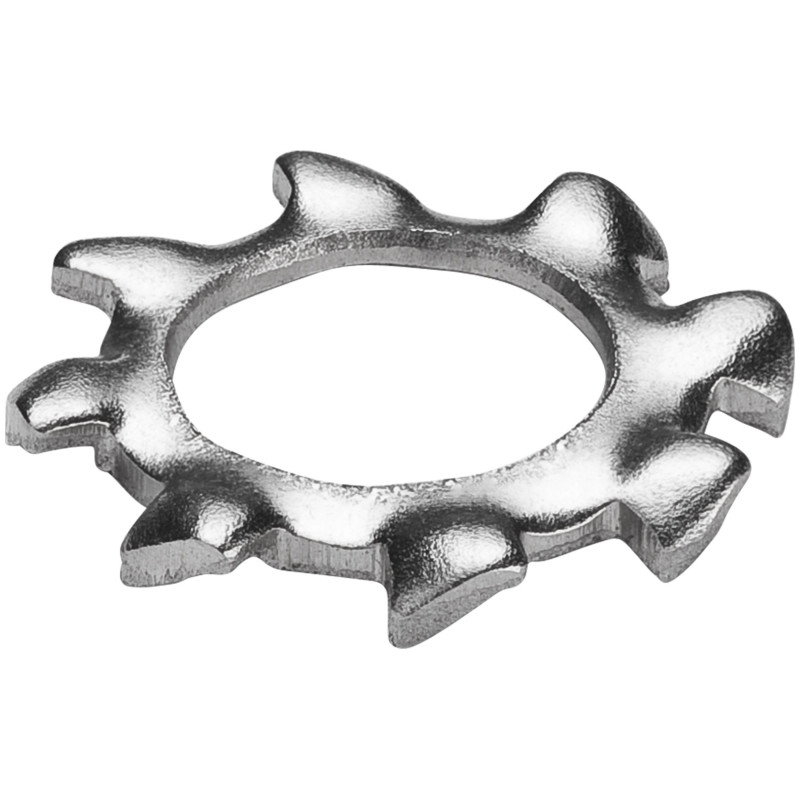

Podkładka ząbkowana zewnętrznie DIN 6797 A – widok ogólny
search
  • Podkładka ząbkowana zewnętrznie DIN 6797 A – widok ogólny
  • Podkładka ząbkowana DIN 6797 A – rysunek techniczny
  • Podkładka DIN 6797 A z uzębieniem zewnętrznym – widok z góry

Podkładka ząbkowana zewnętrznie DIN 6797 A

Podkładka ząbkowana zewnętrznie DIN 6797 A przeznaczona do wspomagania zabezpieczenia połączeń śrubowych przed samoczynnym luzowaniem.

  • Norma: DIN 6797 A
  • Norma równoważna: PN/M 82024
  • Rodzaj: podkładka ząbkowana
  • Uzębienie: zewnętrzne
  • Materiał: stal nierdzewna A2 / A4

Dostępne warianty średnicy i materiału. Wybierz wariant, aby zobaczyć cenę i dostępność.



Bezpieczne zakupy



Dostawa i płatność



Zwroty i reklamacje

Dokumentacja techniczna Dokumentacja techniczna
Zwrot ZWROT
Dotyczy konsumentów i JDG

Warianty

Ceny netto (bez VAT) • Ceny jednostkowe: 4 miejsca po przecinku • Wartość: 2 miejsca po przecinku
Część wariantów dostępna na zamówienie – realizacja zazwyczaj 5-9 dni roboczych.
Sprzedaż tylko pełnymi opakowaniami • Darmowa dostawa od 1000 zł netto.
ℹ️ Na telefonie możesz przesuwać tabelę wariantów palcem w bok, aby zobaczyć wszystkie kolumny oraz opcje zamówienia.
Indeks Do śruby Średnica otworu Materiał Opak.
(szt.)		 Cena netto
(szt.)		 Dostępność Ilość / wartość netto
EZ67972032 M3 3,2 A2 1000 0,0096 zł ● Dostępne
EZ67972043 M4 4,3 A2 1000 0,0110 zł ● Dostępne
EZ67972053 M5 5,3 A2 1000 0,0129 zł ● Dostępne
EZ67972064 M6 6,4 A2 1000 0,0148 zł ● Dostępne
EZ67972084 M8 8,4 A2 1000 0,0288 zł ● Dostępne
EZ679720105 M10 10,5 A2 1000 0,0353 zł ● Na zamówienie
EZ679720130 M12 13,0 A2 500 0,0417 zł ● Dostępne
EZ679720170 M16 17,0 A2 500 0,0693 zł ● Na zamówienie
EZ679720210 M20 21,0 A2 200 0,1589 zł ● Dostępne

Podkładka ząbkowana zewnętrznie DIN 6797 A jest stosowana jako element wspomagający zabezpieczenie śruby lub nakrętki przed samoczynnym luzowaniem.

Ząbki rozmieszczone na zewnętrznym obwodzie podkładki zwiększają opór na styku z elementem mocowanym. Po dokręceniu połączenia oddziałują na powierzchnię pod łbem śruby lub nakrętką, poprawiając stabilność połączenia.

Podkładka jest przeznaczona przede wszystkim do połączeń narażonych na drgania lub zmienne obciążenia. Wykonanie ze stali nierdzewnej A2 lub kwasoodpornej A4 zapewnia odporność na korozję odpowiednią do wybranego środowiska pracy.

Zastosowanie

  • maszyny i urządzenia
  • przemysł mechaniczny
  • przemysł elektryczny
  • instalacje techniczne
  • konstrukcje montażowe
  • obudowy i elementy wyposażenia
  • połączenia śrubowe narażone na drgania

Cechy i korzyści

  • ząbki rozmieszczone na zewnętrznym obwodzie
  • zwiększony opór pomiędzy podkładką a powierzchnią elementu
  • wspomaganie zabezpieczenia połączenia przed luzowaniem
  • poprawa stabilności połączenia śrubowego
  • prosty montaż pod łbem śruby lub nakrętką
  • odporność na korozję zależna od wybranego materiału

Materiały

  • A2 – stal nierdzewna
  • A4 – stal kwasoodporna

Wybierz odpowiedni wariant średnicy i materiału, aby sprawdzić cenę oraz dostępność produktu.
