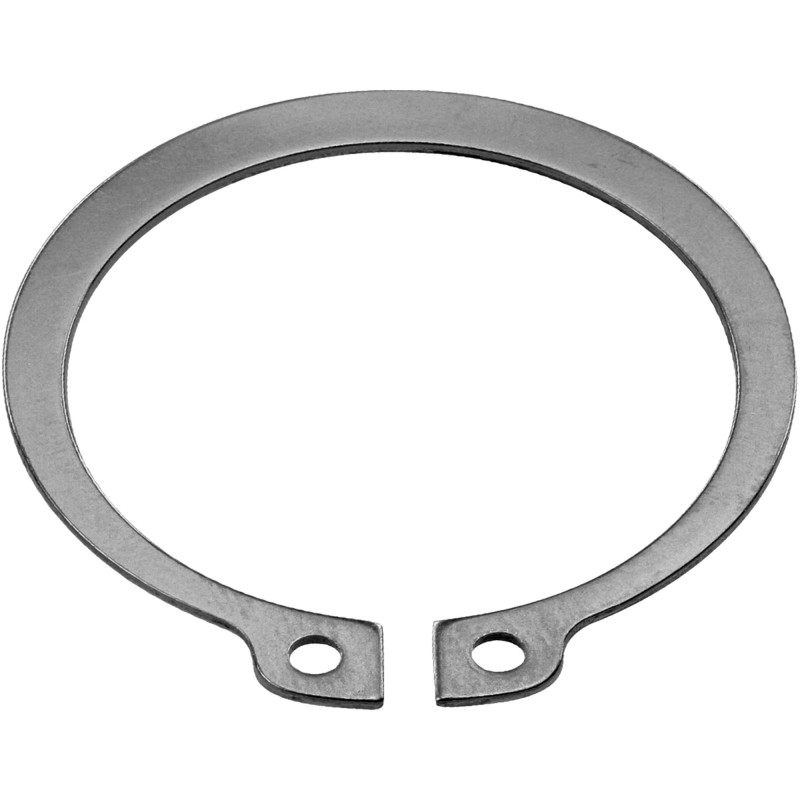

Pierścień osadczy zewnętrzny DIN 471 A – widok ogólny
search
  • Pierścień osadczy zewnętrzny DIN 471 A – widok ogólny
  • Pierścień osadczy zewnętrzny DIN 471 – rysunek techniczny
  • Pierścień DIN 471 A ze stali nierdzewnej

Pierścień osadczy zewnętrzny DIN 471 A

Pierścień osadczy zewnętrzny DIN 471 A przeznaczony do zabezpieczania części maszyn przed przesunięciem osiowym na wałach i osiach.

  • Norma: DIN 471 A
  • Norma równoważna: PN/M 85111
  • Rodzaj: pierścień osadczy zewnętrzny
  • Miejsce montażu: rowek na wale lub osi
  • Materiał: stal nierdzewna 1.4122 / 1.4310

Dostępne warianty średnicy wału i materiału. Wybierz wariant, aby zobaczyć cenę i dostępność.



Bezpieczne zakupy



Dostawa i płatność



Zwroty i reklamacje

Dokumentacja techniczna Dokumentacja techniczna
Zwrot ZWROT
Dotyczy konsumentów i JDG

Warianty

Ceny netto (bez VAT) • Ceny jednostkowe: 4 miejsca po przecinku • Wartość: 2 miejsca po przecinku
Część wariantów dostępna na zamówienie – realizacja zazwyczaj 5-9 dni roboczych.
Sprzedaż tylko pełnymi opakowaniami • Darmowa dostawa od 1000 zł netto.
ℹ️ Na telefonie możesz przesuwać tabelę wariantów palcem w bok, aby zobaczyć wszystkie kolumny oraz opcje zamówienia.
Indeks Grubość pierścienia Średnica wału Materiał Opak.
(szt.)		 Cena netto
(szt.)		 Dostępność Ilość / wartość netto
EZ047123 0,4 3 1.4122 200 0,2564 zł ● Na zamówienie
EZ047124 0,4 4 1.4122 200 0,2000 zł ● Na zamówienie
EZ047125 0,6 5 1.4122 200 0,2070 zł ● Na zamówienie
EZ047126 0,7 6 1.4122 200 0,1917 zł ● Na zamówienie
EZ047128 0,8 8 1.4122 200 0,2608 zł ● Na zamówienie
EZ0471210 1,0 10 1.4122 200 0,3281 zł ● Dostępne
EZ0471211 1,0 11 1.4122 200 0,3640 zł ● Na zamówienie
EZ0471212 1,0 12 1.4122 200 0,3473 zł ● Na zamówienie
EZ0471213 1,0 13 1.4122 200 0,4473 zł ● Na zamówienie
EZ0471214 1,0 14 1.4122 200 0,4947 zł ● Na zamówienie
EZ0471215 1,0 15 1.4122 200 0,4998 zł ● Na zamówienie
EZ0471216 1,0 16 1.4122 200 0,5094 zł ● Na zamówienie
EZ0471217 1,0 17 1.4122 100 0,6222 zł ● Na zamówienie
EZ0471218 1,2 18 1.4122 100 0,7901 zł ● Na zamówienie
EZ0471219 1,2 19 1.4122 100 0,9491 zł ● Na zamówienie
EZ0471220 1,2 20 1.4122 100 0,8703 zł ● Na zamówienie
EZ0471221 1,2 21 1.4122 100 1,0926 zł ● Na zamówienie
EZ0471222 1,2 22 1.4122 100 1,0766 zł ● Na zamówienie
EZ0471223 1,2 23 1.4122 100 1,3239 zł ● Na zamówienie
EZ0471224 1,2 24 1.4122 100 1,3400 zł ● Na zamówienie
EZ0471225 1,2 25 1.4122 100 1,2688 zł ● Na zamówienie
EZ0471226 1,2 26 1.4122 50 1,6822 zł ● Na zamówienie
EZ0471227 1,2 27 1.4122 50 2,0180 zł ● Na zamówienie
EZ0471228 1,5 28 1.4122 50 2,0493 zł ● Na zamówienie
EZ0471229 1,5 29 1.4122 50 3,0054 zł ● Na zamówienie
EZ0471230 1,5 30 1.4122 50 2,0410 zł ● Na zamówienie
EZ0471232 1,5 32 1.4122 50 2,6638 zł ● Na zamówienie
EZ0471234 1,5 34 1.4122 50 3,1816 zł ● Na zamówienie
EZ0471235 1,5 35 1.4122 50 3,1482 zł ● Na zamówienie
EZ0471236 1,8 36 1.4122 25 4,3684 zł ● Na zamówienie
EZ0471238 1,8 38 1.4122 25 4,6644 zł ● Na zamówienie
EZ0471239 1,8 39 1.4122 25 7,3007 zł ● Na zamówienie
EZ0471240 1,8 40 1.4122 25 3,3572 zł ● Na zamówienie
EZ0471242 1,8 42 1.4122 25 3,6039 zł ● Na zamówienie
EZ0471245 1,8 45 1.4122 25 3,9774 zł ● Na zamówienie
EZ0471248 1,8 48 1.4122 25 5,0861 zł ● Na zamówienie
EZ0471250 2,0 50 1.4122 25 4,0910 zł ● Na zamówienie
EZ0471255 2,0 55 1.4122 25 4,9983 zł ● Na zamówienie
EZ0471260 2,0 60 1.4122 25 5,6756 zł ● Na zamówienie
EZ0471265 2,5 65 1.4122 10 8,6900 zł ● Na zamówienie
EZ0471270 2,5 70 1.4122 10 10,5623 zł ● Na zamówienie
EZ0471275 2,5 75 1.4122 10 11,4627 zł ● Na zamówienie
EZ0471280 2,5 80 1.4122 10 13,3928 zł ● Na zamówienie
EZ0471285 3,0 85 1.4122 10 19,2914 zł ● Na zamówienie
EZ0471290 3,0 90 1.4122 10 22,5594 zł ● Na zamówienie
EZ0471295 3,0 95 1.4122 10 25,0310 zł ● Na zamówienie
EZ04712100 3,0 100 1.4122 10 48,9802 zł ● Na zamówienie
EZ04712110 4,0 110 1.4310 10 84,6004 zł ● Na zamówienie
EZ04712115 4,0 115 1.4310 5 87,3629 zł ● Na zamówienie
EZ04712120 4,0 120 1.4310 10 85,0592 zł ● Na zamówienie

Pierścień osadczy zewnętrzny DIN 471 A jest stosowany do zabezpieczania części maszyn i urządzeń przed przesunięciem osiowym na wałach oraz osiach.

Pierścień montuje się w odpowiednio przygotowanym rowku na zewnętrznej powierzchni wału. Po zamontowaniu tworzy ograniczenie osiowe dla współpracujących elementów, takich jak łożyska, tuleje, koła zębate, koła pasowe lub tarcze.

Otwory montażowe w zakończeniach pierścienia umożliwiają jego zakładanie i zdejmowanie za pomocą odpowiednich szczypiec do pierścieni osadczych. Wykonanie ze stali nierdzewnej 1.4122 lub 1.4310 zapewnia właściwości sprężyste oraz odporność na korozję odpowiednią do danego gatunku materiału.

Zastosowanie

  • zabezpieczanie łożysk na wałach
  • ustalanie tulei i pierścieni dystansowych
  • mocowanie kół zębatych i kół pasowych
  • zabezpieczanie tarcz i elementów obrotowych
  • maszyny i urządzenia przemysłowe
  • mechanizmy napędowe
  • połączenia wymagające ograniczenia przesunięcia osiowego

Cechy i korzyści

  • montaż zewnętrzny w rowku na wale
  • zabezpieczenie elementów przed przesunięciem osiowym
  • sprężysta konstrukcja pierścienia
  • otwory umożliwiające montaż odpowiednimi szczypcami
  • możliwość demontażu podczas prac serwisowych
  • dobór według średnicy wału
  • odporność na korozję zależna od wybranego gatunku materiału

Materiały

  • 1.4122 – nierdzewna stal sprężynowa
  • 1.4310 – nierdzewna stal sprężynowa

Wybierz odpowiedni wariant średnicy wału i materiału, aby sprawdzić cenę oraz dostępność produktu.
